GLINDEMANN^®-anillo sellador   (PTFE)
para juntas de esmerilada cónico
Dr. Dietmar GLINDEMANN, Goettinger Bogen 15, D-06126 Halle, Alemania,
ph  +49-(0)345-6879948,                       fx +49-(0)345-6871333.
e-mail dglinde@aol.com,                           Internet : http://www.glindemann.net

Enlace a hojas electrónicas incluidas en esta página:
Distribuidores y Números de catálogos de los Anillos Selladores Glindemann
Entrega y Precios de los Anillos Selladores Glindemann
Aplicaciones: Para qué los Anillos Selladores Glindemann son usados?
Procedimiento: Cómo los Anillos Selladores Glindemann son aplicados?
 Pregúntas Frequentes y Todo lo se Necesita Saber sobre Anillos Selladores Glindemann
Informes de usuarios sobre los Anillos Selladores Glindemann (referencias)
 Enlace a Hojas Electrónicas Especilizadas en Pieza de Cristal para Laboratorios y a www.glindemann.net:

Regresar a arriba

Regresar a arriba

Entrega:
Para esmerilada cónico tamaños desde 7 hasta 70 mm en diámetro.
1 unidad = 50 anillos selladores almacenados en un tubo o   cono que  se ajusta al diámetro de la parte macho de la junta, y la bolsa etiquetada incluye información en varios idiomas:

Fotografía:
50 PTFE anillos
en cono plástico de almacenamiento,
junta de acople 29 mm.

Venta al por menor-Precios en Europa: 1 unidad (50 anillos) sobre 20...60 EURO (Pregúntale a tu comerciante).

Regresar a arriba

Aplicaciones: Trabajo de laboratorio con piezas de vidrio y  envases a menudo demanda un hermético y limpio sellado en juntas cónicas y tapones. La grasa para juntas no es resistente a solventes y no es muy limpia. Los conocidos PTFE-manguitos y tapones son muy caros y no ofrecen un buen apretado. Por eso, un fino PTFE-anillo sellador hecho de PTFE (conocido como Teflón) usado para juntas de esmerilada cónico de vidrio a sido desarrollado.
Usado para sellado hermético  de equipo y envases sin grasa. Presión- y apretado de alto vacío (velocidad de fuga de gases por debajo de 10-6mBar l /segundo). Resistente a químicos y sellado (velocidad de fuga de solventes pro debajo de 0.2 mg/día). Resistente a cambios en temperatura (-200 hasta +300oC). La junta no se atasca irreversiblemente. Utilizado con todas juntas de apriete. Re-usable. Disponible para todos los calibres de junta: NS 7, 10, 12, 14, 19, 24, 29, 34, 45, 50, 60, 70.
Regresar a arriba

Procedimiento:

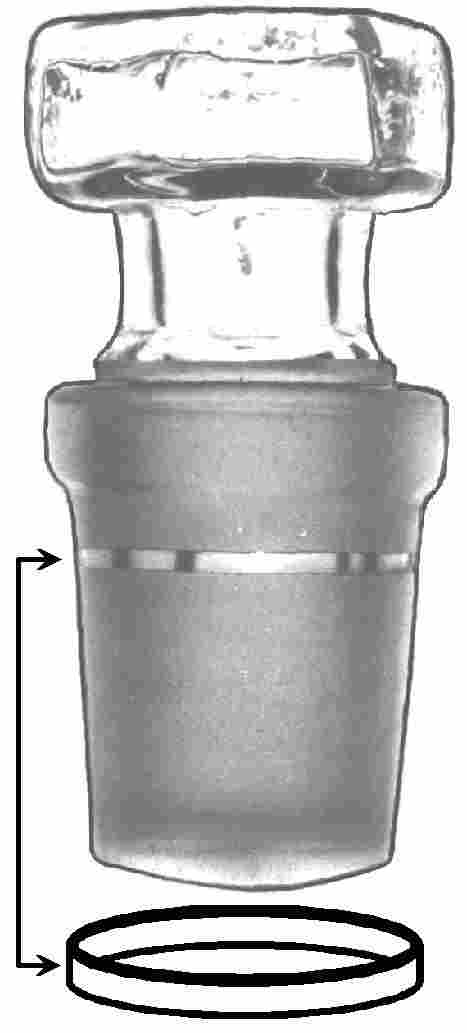

Deslice un anillo sellador encima de la parte macho de la junta. El anillo se adhiere por la elástica tensión de tracción. Un anillo es normalmente suficiente. Dos anillos con una distancia de sobre 3 mm. Asegúrese que el anillo no esta torcido.

Delivery: 50 anillos selladores en un tubo de almacenamiento, que se ajusta al diametro de la parte macho de la junta.

Un buen sellado aparece come una zona de anillo transparente (como grasa).

Cuidadosamente junte con presión las partes de vidrio. El anillo  debe verse transparente "apretado" todo alrededor. No rompa la junta por usar demasiada presión. Para juntas de vidrio menos ásperas una minúscula cantidad de grasa puede ser usada. Las partes de la junta pueden ser también rotadas y frotadas para producir microscópicos PTFE-partículas cuales alisan el vidrio.

El anillo sellador se convierte en un “visible” apretado
En la izquierda: Anillo antes de presionar unidas las 2 partes de la junta

En el centro: Anillo después de ser presionado – transparente como grasa. Debajo de presión el  PTFE, a pesar que esta libre de grasa, fluye como grasa en la  desigual superficie de la áspera junta

En la derecha: Comparado con una junta engrasada, son igualmente transparente. La grasa para juntas no es resistente a solventes y no es muy limpia.

Desconecte  la junta moviendo una parte de la junta hacia atrás y adelante (No tire la junta). Con 2 anillos aplique extra movimientos.

Regresar a arriba

Preguntas Frecuentes y Todo lo se Necesita Saber sobre Anillos Selladores Glindemann

PREGUNTA: Ordenar. Dónde puedo ordenar los PTFE anillos selladores? RESPUESTA: Busca en la lista de comerciantes incluidos en esta página. Si tu comerciante interior no esta en la lista, pregúntale a tu comerciante   que maneje en comprar los anillos selladores con unos de los comerciantes incluidos en la lista.

PREGUNTA: Tamaños. Los anillos selladores están disponibles para todos tamaños de las juntas? RESPUESTA: Sí. Los anillos están disponibles para  5...70 mm en diámetro de la pieza cónica.

PREGUNTA: Cuánto cuestan  los PTFE anillos selladores?
RESPUESTA: El precio en Europa es sobre 25 Euro por unidad (50 anillos). Así que un anillos cuesta sobre 0.50 Euro.

PREGUNTA: Cómo el PTFE anillo sellador funciona?
RESPUESTA: El plástico PTFE (conocido como Teflón) de el anillo sellador actúa similarmente como la grasa para junta. Pero PTFE es mucho más limpio y inerte a químicos que la grasa para junta. El PTFE fluye despacio bajo alta presión (como la grasa ó cera) en los espacios desiguales en la áspera superficie de vidrio. Por este frío fluido el volumen de fuga liberada entre las dos partes de la junta es llenado y sellado por el PTFE.  PTFE es de hecho mucho más duro que la grasa  ó la cera. Para que PTFE fluya como grasa necesita estar en alto presión. Esta presión es producida cuando las 2 partes de la junta de vidrio son unidas apretadamente.  Pero la fuerza para producir esta presión es aplicada al PTFE y al vidrio igualmente. Esta fuerza (por Tracción) puede romper la parte hembra de la junta de vidrio. Pero el vidrio, por supuesto, no deja que nunca se rompa. Entonces, la forma del PTFE anillo esta diseñado para tocar la superficie de la áspera junta de   vidrio sólo en una pequeña área (sólo la área del 0.6 mm ancho del anillo).  Si las 2 partes de la junta de vidrio son unidas forzadamente, el contacto entre las partes es vía el pequeño PTFE anillo.  Esta relativa pequeña fuerza resulta entonces en una gran presión de deformación en el PTFE. Con esta teoría de los PTFE anillos selladores en mente, tu puedes usar las siguientes reglas para el uso de estos anillos en una mejor manera: Cualquier factor que haga que el PTFE sea mas blando producirá un mejor sellado (alta temperatura, presencia de trazos de plastificantes,  solventes, agua, grasa).  Cualquier factor que haga que la áspera superficie de vidrio sea  más lisa producirá un mejor sellado (limar la superficie de vidrio). Cualquier factor que le dé al PTFE más tiempo para fluir producirá un mejor sellado (usualmente el sellado final es mejor después de unas cuantas horas que la junta a sido unida).

PREGUNTA: Tengo dudas si el PTFE puede sellar la junta de vidrio apropiadamente.  He usado los PTFE-manguitos y encontré que no proveen propiedades de sellado comparado con una junta de vidrio descubierta.
RESPUESTA: Los comunes PTFE manguitos los cuales no tienen nervaduras, en hecho no tienen ningún efecto sellador, por que los manguitos no funcionan igual que los PTFE anillos.  PTFE manguitos cubren la junta entera. Entonces, la presión en los manguitos es muy baja para producir que el PTFE fluya como grasa.

PREGUNTA: Envases Selladores. Puedo usar los PTFE anillos selladores para sellar envases con tapones cónicos de vidrio? (tubos reactivos, frascos, erlenmeyer, botellas)
RESPUESTA: Definitivamente, el resultado es sor prendedor. Tú puedes encontrar que el PTFE anillo sellador producirá  que el tapón de vidrio encaje en el envase. Entonces, una ligera sobrepresión en el envase no empujara hacia fuera el tapón de vidrio.  Para soltar el tapón de vidrio no tiré las partes de la junta aparte por que esto necesita demasiada fuerza.   En cambio, mueve el tapón hacia atrás y adelante varias veces ó rota una de las partes de la junta.

PREGUNTA: No puedo remover el anillo sellador de la junta ó envase.  Por qué las partes de la junta de vidrio con un anillo sellador se estanca si trato de tirar para separarlos ?
RESPUESTA: Para soltar el tapón de vidrio no tiré las partes de la junta aparte por que esto necesita demasiada fuerza.   En cambio, mueve el tapón hacia delante y hacia atrás   varias veces ó rota una de las partes de la junta.

PREGUNTA: Puedo usar el anillo más de una vez?
RESPUESTA: Sí. El anillo puede ser removido de una junta y puede ser transferido a otra junta.  Pero las rozaduras y sucio puede hacer que pierda propiedades de sellado sobre alguna cantidad de tiempo.

PREGUNTA: Cómo puedo remover el PTFE anillo sellador de la junta de vidrio?
RESPUESTA: Sólo deslízalo. Los PTFE anillos adhieren a la parte macho de la junta de vidrio sólo por tensión elástica, la cual previene que el PTFE anillo sé salga de la parte macho de la junta.

Regresar a arriba

PREGUNTA: Extra apretado en el sellado. Yo  usé el PTFE anillo sellador y encontré que el sellado no es suficiente apropiado.
RESPUESTA:
Inspecciona si el sellado parece transparente “apretado”  alrededor de la junta.  Si ahí espacios que se ven “mal” (1 mm es bastante para causar fuga)) entonces el anillo es probablemente esta rasguñado o abollado.
A veces la superficie de la áspera junta es simplemente demasiada áspera para ser ajustada al PTFE anillo sellador.                                                         Existen diferentes posibilidades para alisar la aspereza en piezas de cristal (áspera junta).
La junta con el PTFE anillo sellador puede ser rotada y frotada para producir microscópicos PTFE-partículas, las cuales alisan el vidrio de el PTFE-zona de contacto pera siempre. Esta zona en la junta parece como grasa, pero es en hecho una capa de pequeñas PTFE partículas las cuales llenan las desigualdades en la áspera junta de vidrio. Para hacer la zona de contacto más ancha mueve el PTFE anillo en la junta y rota otra vez las partes de las juntas.  Remueve la visible capa de PTFE-fibras después de este procedimiento. El PTFE-anillo usado para el frotado tiene que ser sacrificado muchas de las veces por que pierde gran parte de las PTFE-partículas las cuales crean desigualdad en la superficie del anillo.


Fotografía:
Extra apretado en el sellado.
Alisa una zona de 2 mm en la parte macho de la junta de vidrio con los PTFE partículas en el anillo producidas por el frotado. Sacrifique el anillo usado para el frotado.  Deslice un nuevo PTFE anillo encima de la zona alisada.  Este extra alisado resultara en una extra hermética apretada selladura.  Pero por supuesto tu puedes usar los PTFE anillos selladores sin este procedimiento, para la mayoría de propósitos.

Otra posibilidad es el ablandado de el PTFE anillo sellador.  Esto puede ser ejecutado aplicando un micro cantidad de grasa o solvente o agua. No limpie las juntas de vidrio en solución de hidróxido de Potasio la cual hace la superficie más áspera.  También, tu puedes preguntarle a tu soplador de vidrio que ligeramente alise las juntas.  También, existe un simple procedimiento doméstico en el cual la flama bien caliente de soldadura es dirigida  (más de 2000^oC) por algunos segundos (no deforme la junta) directamente alrededor de la superficie áspera.
Regresar a arriba

PREGUNTA: Extra trabajo limpio: Cómo yo puedo extra limpiar el PTFE anillo para un ultra trabajo limpio (bioquímico, farmacéutico, analítico, trabajo ornamental) ?
RESPUESTA: Tu puedes hornear el anillo o puedes extraer la contaminación con  solventes.
Horneado: El PTFE puede ser horneado a 300 ºC en un horno. Pero no coloques el tubo plástico de almacenamiento  a temperaturas sobre 100 ^oC! Para proteger el anillo de encogerse, deslice el PTFE anillo en la parte macho del tapón cónico de vidrio

Extracción usando solvente: Tu puedes bañar, depurar o enjuagar los PTFE anillos con cualquier útil solvente (PTFE puede ser usado con cualquier solvente orgánico). Tu puedes poner muchos PTFE anillos selladores juntos en a Soxhlet Extractor y enjuagarlos con el solvente, el cual tiene una temperatura de ebullición por debajo de 70 ^oC (en más alta temperatura, los anillos empezaran a encogerse).
Considere que esta tipo de limpieza (horneado o enjuagado con solvente) puede hacer que el PTFE sea menos suave y reduzca ligeramente el poder de sellado.  Si tu quieres ablandar el PTFE anillo otra vez, puedes añadir una pequeña cantidad de cualquier grasa, aceitoso o resbaloso químico el cual no causara ningún daño tu trabajo de laboratorio.

PREGUNTA: Cómo puedo prevenir que el anillo sellador se rompa y se caiga de la junta de ser horneado/calentado por encima de 200 ^oC?
RESPUESTA: Deslice el anillo antes de ser calentado en la parte más angosta de la junta cónica.

PREGUNTA: Saqué el anillo de la junta y se disminuyo a un tamaño demasiado pequeño por la cual no puedo colocar de nuevo el anillo en la junta cónica.

RESPUESTA: Tu puedes estrechar el anillo para que pueda ser colocado otra vez en al junta. Estrecha el anillo con un cono de almacenamiento  el cual vino junto a los anillos cuando los compraste de tu comerciante. Tu también puedes usar 2 dedos, palos, uñas, etc.


Fotografía:
Contracción de los anillos selladores (disminución) si es removido de la junta.

PREGUNTA: El anillo sellador se convirtió grande en diámetro y se cayó de la junta.
RESPUESTA: El diámetro del anillo puede ser disminuido usando alta temperatura 100...300 ºC (horno, encendedor, Bunsen quemador).

Regresar a arriba

1. Informes de usuarios de los GLINDEMANN-PTFE-anillos selladores para ásperas juntas cónicas
De: Dr. Andreas Bolte, Grupo Prof. Dr. Borislav Bogdanivic, Max-Planck-Instituto de carbón-Investigación, Alemania
Estimado Dr. Glindemann:
Nuestro anorganic y metallorganic laboratorio para investigación necesita a menudo absoluta limpieza y apretado sellado en el equipo de juntas cónicas de vidrio.
Tus PTFE-anillos selladores probaron ser un éxito mientras:
sellado a largo plazo de equipo alto vacío,
sellado a largo plazo de equipo inerte hasta 200^oC,
equipo de sellado y envases de síntesis y almacenamiento de peligrosos pyrophoric (inflamable con aire), sensible a oxígeno y sensible a humedad,  sensible a químicos,
equipo de sellado donde contaminación de la mezcla de reacciones producidas por la grasa para juntas tienen que ser evitadas.                                      Nuestro grupo a decidido en usar  las Glindemann-anillos selladores en lugar de la grasa para juntas o PTFE-manguitos por la sorprendente propiedades de sellado y las ventajas de trabajar con juntas sin grasa.
(alguna información adicional en la versión Alemán   no esta  traducida aquí)
Nosotros consideramos que tus PTFE-anillos selladores son la manera más ventajosa para trabajar sin grasosas y apretadas juntas.
(firmada por Andreas Bolte)

2 Informes de usarios de los GLINDEMANN-PTFE-anillos selladores para ásperas juntas cónicas
De: Profesor Michael D. Fryzuk, Departamento of Química, Universidad de British Columbia, Canadá
Estimado Dr. Glindemann:
Gracias por el ejemplar de tus sorprendentes anillos selladores.  Nosotros hemos usados Teflón manguitos en el pasado para algunas situaciones pero hemos descontinuado esa práctica  por que los manguitos son muy costosos y no son particularmente efectivos. Nosotros hemos examinado tus anillos selladores usando una extrema solución sensible al aire de {Co₂TiCl}₂ZnCl₂ en tolueno. Este material es nuestro indicador para O₂ en nuestra guanteras de atmósfera inerte.  La solución va de un profundo verde azulado a un brillante anaranjado en la presencia de 5 ppm de O₂.  Un tubo con 3ml de solución de color profundo verde azulado fue sellada con un tapón que tiene uno de tus anillos y no grasa adentro de una guanteras de atmósfera inerte; el tubo fue entonces removido a fuera y invertido para que la solución estuviera encima del tapón. El color fue imposible de verse penetrar al anillo sellador y sin adiciones. Sorprendentemente, la solución permaneció verde azulado por varios días.  Esto me dice convincentemente que este sellado es hermético y sólido.   Yo compraría  este tipo de producto por que es el ideal para nuestra investigación en organometallic complexes son sensibles a aire-y-humedad.
Sinceramente,
M. D. Fryzuk
por <dglinde@chem.ubc.ca>; Martes, 10 Mar 1998 08:47:40 -0800
Regresar a arriba

 Enlace a Hojas Electrónicas Especilizadas en Pieza de Cristal para Laboratorios y a www.glindemann.net::
(Si desea mencionar en esta página tu científico web site para vidrio sólo e-mail a dglinde@aol.com)

Conocimientos (Científico) Básicos en el Soplado de Vidrio

Taller de Soplado de Vidrio de Colin F. M. Smith
Galeria de Cristalería, Cristalería, Juntas
Kimble-Kontes. Tremendo Lugares para Reunir Información Adicional. Glindemann Selladores
LabOnline Australia. Historia Característica – Sellado de Tus Juntas Esmeriladas. Glindemann anillos selladores.

Sociedades Científicas de Sopladores de Vidrio
La Sociedad Científica Americana de Sopladores de Vidrio
Asociación Científica de Sopladores de Vidrio de Australia
Sociedad Británica de Sopladores de Vidrio
Sociedad Científica de Sopladores de Vidrio de Alemania
Sociedad de Vidrio Escocés


Regresar a arriba

Limitación de Responsabilidad
El autor asume no responsabilidad o obligación por las acciones resultadas por el uso de esta información.
